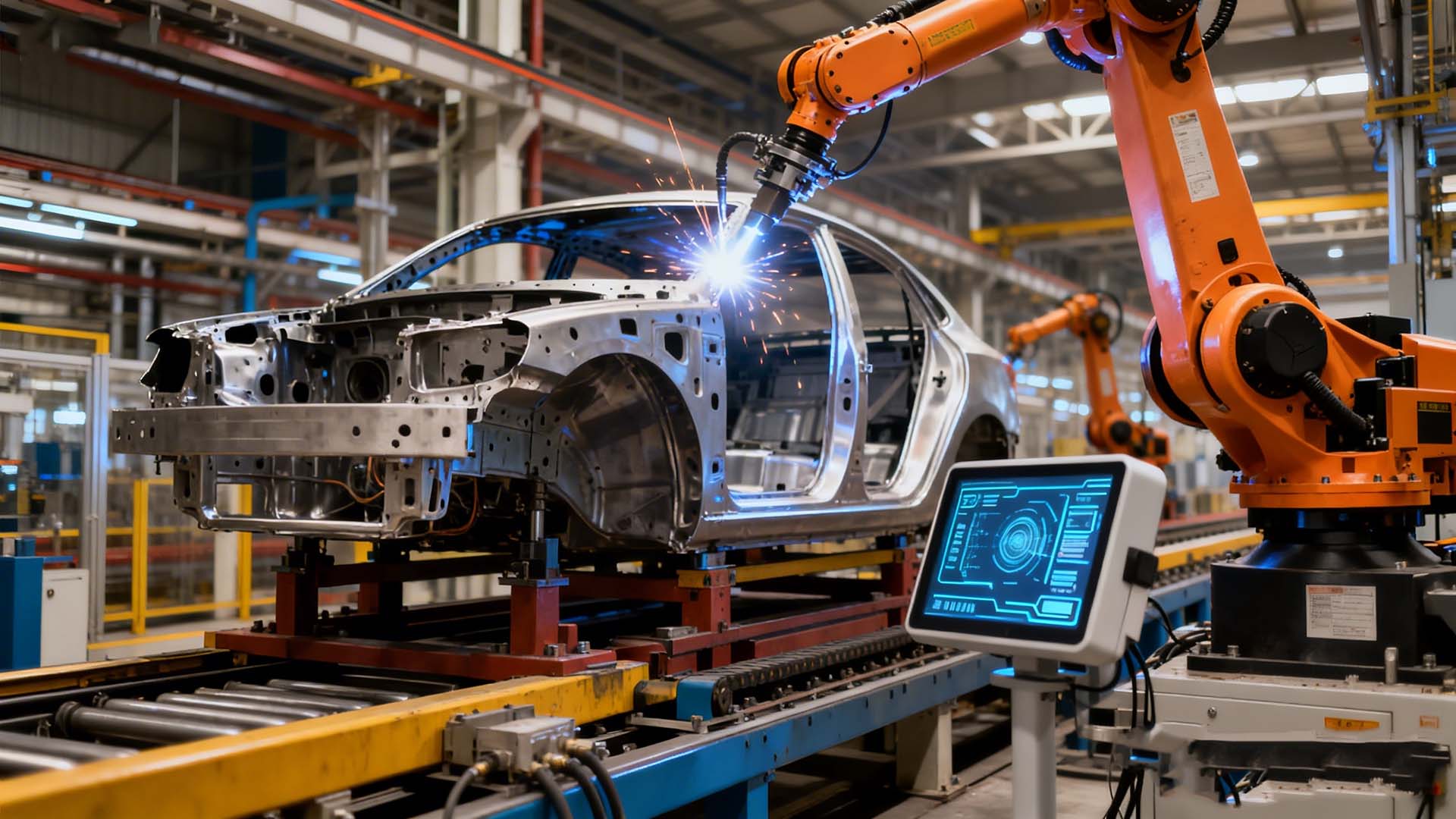

焊装车间AI智能检测

在汽车制造中，焊装车间是白车身成形的核心环节。一辆乘用车的白车身约有4000至5000个焊接点，这些焊点的质量直接决定了整车的结构强度、被动安全性能以及NVH表现。然而，面对如此庞大的焊点数量、复杂的车身结构以及高速的产线节拍，传统的人工抽检模式早已力不从心——效率低、标准不一、漏检风险高，成为制约车身品质提升的瓶颈。

如今，随着AI视觉与深度学习技术的深度应用，焊装车间的质量检测正在经历一场从“人工抽检”到“智能全检”的革命。本文将聚焦于焊装车间最具挑战性的三大AI检测场景：车身焊点有无检测、焊点位置检测，以及焊点质量检测，为您揭示智能质检如何守护车身的每一处连接。

车身焊点有无检测：在线防错，杜绝漏焊流出

焊点的“有无”是最基础也是最重要的质量指标。一个焊点的缺失，可能导致车身强度下降，甚至引发后续总装工序的停线。AI视觉检测在此场景中的首要任务，就是确保一个都不能少。

传统痛点：人工检测依赖目视与手触检查，单点检测标准时间长达1.08秒(目视) 甚至10秒(手触)，且易受人员经验和疲劳状态影响，错漏率约为1% 。一旦问题件流出，会造成总装产线停线2分钟以上，严重影响生产进度。

AI技术方案：基于深度学习的机器视觉系统，通过高分辨率工业相机(如5472×3648像素)对工件进行全覆盖成像。系统首先由专家划定感兴趣区域(ROI)，确保检测聚焦于关键部位;随后通过预训练的卷积神经网络自动提取图像特征，与标准特征数据库进行比对，通过置信度阈值实现OK/NG的精准判定。

应用成效：AI视觉检测的准确率可达99.9%，检测速度提升至0.4秒/件，单工位年节约成本约21万元。在东风汽车乘用车工厂，所有焊接机器人均安装传感器，生产数据实时回传，焊接一个点仅需200毫秒，单条生产线每天产生65GB焊接数据，用于持续优化模型。

车身焊点位置检测：微米级定位，确保焊接路径精准

焊点的位置精度直接影响车身结构的受力分布和装配质量。焊点偏移可能导致应力集中，甚至与其他零部件发生干涉。

传统痛点：受车身零部件加工误差、输送误差及拼接误差影响，白车身在自动拼装焊接过程中可能出现位置偏移，导致焊接错误。传统2D视觉难以应对复杂曲面的定位需求。

AI技术方案：上海交通大学胡洁教授、戚进副研究员团队提出了一种新颖的两阶段“粗到精”检测框架(CTFAD) ：

粗检测阶段：利用YOLOv8目标检测算法，在全局图像中高效定位焊接点区域，生成候选区域，实现精准的初步定位。

细分类阶段：通过集成卷积自编码器、ResNet分类器和Transformer分类器，结合投票算法对候选区域进行精确分类，显著提升小尺度缺陷和位置偏移的检测能力。

前沿进展：学术研究进一步提出了基于多尺度特征融合网络的缺陷定位与分割方法。通过跨层次特征连接与多尺度特征匹配，设计候选区域生成网络和定位损失函数，确保点焊区域的像素级精准定位。该方法在小目标点焊分类精度上提升了25.35%，F1分数提升14.81%，并能够生成高精度的像素级缺陷分割图，Pixel AUROC达到0.94。

车身焊点质量检测：深度学习的“火眼金睛”

焊点的质量不仅在于“有”和“在正确位置”，更在于其内在品质——是否存在虚焊、飞溅、裂纹、焊穿等缺陷。这是焊装检测中最复杂、最具挑战性的环节。

传统痛点：人工检测难以判断“金玉其外，败絮其中”的内部缺陷，如点焊强度不足、熔核质量不达标等问题。超声波检测和射线检测虽然能发现内部缺陷，但存在成本高、效率低的问题，难以实现在线全检。

AI技术方案：当前主流的AI焊点质量检测采用两种深度学习方法：

实例分割：以像素级精度定位图像中的焊缝区域，将不同对象(焊点、母材、缺陷)精确分类，为后续分析奠定基础。

异常检测：这是最具创新性的技术——深度学习网络主要使用无缺陷的“合格焊点图像”进行训练。当检测图像与训练样本存在差异时，系统能可靠识别异常或缺陷。这一方法的优势在于“好图像”易于获取，而缺陷图像收集困难，且无需涵盖所有潜在缺陷类型。

实际案例：西班牙DGH集团为法国某大型汽车制造商开发的自动化焊点检测系统，融合了资深检验员的经验知识训练深度学习网络，成功应对反光金属表面及多变光照环境的苛刻条件。首套系统于2024年初投产，运行成功后同年4月即获第二套订单。

中国实践：东风汽车自主研发的“祝融”大模型，通过对海量焊接数据的清洗、去噪和标准化处理，反作用于焊接机器人，使焊点质量识别效率更高，焊接路径更精确。该技术单车综合降低成本近百元，累计产生收益约2800万元，并已入围第四届中央企业熠星创新创意大赛总决赛。

检测场景核心技术关键能力主要成效

焊点有无检测CNN特征提取+置信度判定覆盖数千焊点，0.4秒/件高速检测准确率99.9%，单工位年省21万元

焊点位置检测YOLOv8定位+集成学习分类像素级定位，小目标缺陷识别分类精度提升25.35%，Pixel AUROC达0.94

焊点质量检测实例分割+异常检测识别虚焊、飞溅、裂纹等内部缺陷单车降本近百元，累计收益2800万元

结语：从“智能检测”到“智能焊接”的价值闭环

AI检测在焊装车间的意义，早已超越了简单的缺陷识别。它正在形成一个完整的价值闭环：

实时反馈与闭环控制：检测结果实时传输至PLC控制器，不合格品触发夹具锁定，在屏幕上精确显示缺陷区域，辅助操作人员进行针对性修复，修复后可重检验证。

数据驱动工艺优化：海量焊接数据(单线每天65GB)经过清洗、去噪和标准化处理后，用于训练和优化大模型，再反作用于焊接机器人，让焊点质量识别效率更高，焊接路径更精确，稳定性更强。

全生命周期追溯：所有检测过程数据均可记录，通过检测时间、结果、类型等条件筛选，用于生产质量分析和持续改进。

当前，一汽解放等领军企业已启动“基于多源信息融合的商用车车身焊点质量智能检测技术研究”项目，融合焊接电流、电压信号时序数据与机器视觉，构建焊点缺陷知识库系统，推动焊点质量检测从理论研究走向现场实际应用。

可以预见，随着深度学习、多传感器融合和大模型技术的持续演进，AI视觉检测将从“永不疲倦的眼睛”进化为“持续学习的大脑”，将模糊经验转化为清晰数据，将隐性知识沉淀为显性算法，为汽车制造业的零缺陷交付提供坚实的技术底座。
